該設備是針對清洗產品殘存的臟污而開發設計，作業員在上下料位將待清洗的產品放置于設備起始位。通過設備的自動輸送裝置將產品送至相應清洗區進行清洗，然后由移載機械手搬運至各清洗槽進行超聲波清洗、鼓泡漂洗、超聲波漂洗等工藝。完成后轉至隧道段進行噴淋清洗、風切除水、熱風循環烘干，再經過風扇冷卻，最后在人工上下料位出料。從而完成產品的整線清洗、烘干與冷卻出料的過程。整個工作過程由PLC控制及觸模屏監控。
本清洗設備主要由超聲波發生器、超聲波震板、不銹鋼清洗槽、不銹鋼儲液槽、不銹鋼預熱水槽、過濾循環裝置、隧道式熱風烘干系統、自動溫控加熱裝置、龍門單臂式機械臂(天車)、拋動提升機構、慢拉脫水機構、不銹鋼管路系統、自動控制及電器控制部分、機架底盤及烤漆外殼等組成。

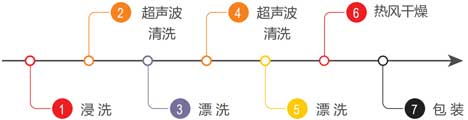

超聲波清洗典型工藝流程：
